Procesado de datos en MATLAB Online

La herramienta MATLAB Online permite trabajar en la nube con la última versión de MATLAB disponible. Gracias a una librería específica, que podéis encontrar en enlace que se muestra al final de este parágrafo, es posible trabajar con bases de datos InfluxDB desde MATLAB Online.

https://github.com/EnricSala/influxdb-matlab

A continuación, encontraréis las plantillas del código que necesitaréis utilizar para:

• Leer los datos de vuestra base de datos de InfluxDB y almacenarlos provisionalmente en el workspace o espacio de trabajo de MATLAB.

• Realizar un procesado de datos que debe calcular la media de cada uno de los cinco parámetros recibidos en el último minuto de información registrada y disponible en la base de datos.

• Escribir los datos, una vez hayáis llevado a cabo el procesado, de nuevo en vuestra base de datos de InfluxDB.

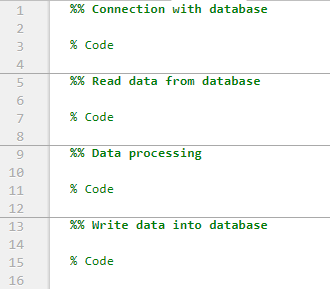

Se recomienda que generéis un script con cuatro secciones, separándolas utilizando los caracteres “%%”, como podéis ver en la siguiente captura:

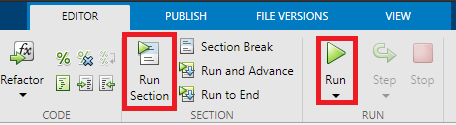

Ello va a permitir ir ejecutando progresivamente cada nueva sección que programéis, siempre pudiendo ejecutar el código entero si lo deseáis, utilizando los botones Run o Run Section:

Podéis acceder a MATLAB Online haciendo clic en el siguiente enlace las credenciales de vuestra cuenta de Mathworks.

http://matlab.mathworks.com

Encontraréis toda la información referente a como acceder y/o crear una cuenta Mathworks en la documentación adicional que se os ha proporcionado.

Análisis de datos simple

Primera sección - Conexión con la base de datos

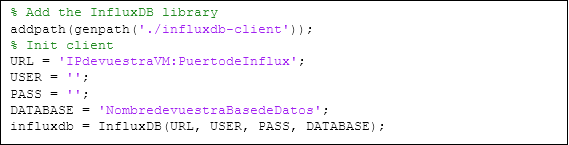

Para poder acceder a la base de datos con la que queremos trabajar, es necesario definir las credenciales empleando el siguiente código en un script de MATLAB:

A continuación, todavía en el mismo script, utilizad el siguiente código para comprobar que os habéis podido conectar satisfactoriamente con la base de datos:

Objetivos

1. Completad el código que contiene los parámetros de la máquina virtual y la base de datos y confirmad que recibís el mensaje ‘InfluxDB is OK’ en la ventana de comandos de MATLAB Online.

Segunda sección - Lectura de datos medidos

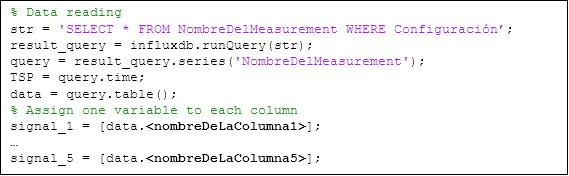

Ahora debéis realizar la lectura de datos, solicitando a la base de datos de InfluxDB que os devuelva el último minuto de información registrada. El siguiente código os servirá de plantilla:

Objetivos

1. Completad los nombres de las columnas para que sea posible recibir los cinco indicadores estadísticos.

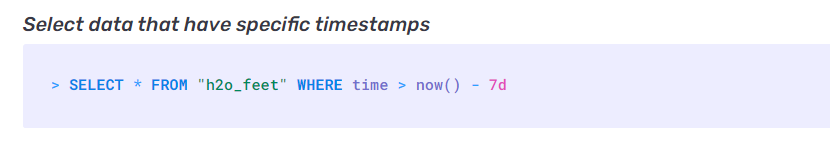

En la documentación de InfluxDB se específica que tipo de petición se debe realizar para recibir los datos de un período concreto de tiempo, como se indica en el siguiente ejemplo:

En el siguiente enlace podéis encontrar la información completa:

https://docs.influxdata.com/influxdb/v1.8/query_language/explore-data/#the-basic-select-statement

2. Completad la configuración de la petición (después del WHERE) para que solicite los datos del último minuto de información registrada cada vez que se ejecuta el script. Verificad que funciona correctamente.

Tercera sección - Procesado de datos

En una nueva sección deberéis generar un código de realice la media de cada uno de los cinco parámetros recibidos en el último minuto de información registrada y disponible en la base de datos.

Objetivo

1. Verificad que el código lleva a cabo el procesado de datos.

Cuarta sección - Escritura de datos procesado

Finalmente, prepararéis los valores obtenidos para poder enviarlos a la base de datos. Estos serán almacenados a la misma fecha que el último valor obtenido de InfuxDB para realizar el cálculo.

Tened en cuenta que, para escribir datos, primero deberéis estar conectados a la base de datos. Para hacerlo podéis emplear los dos primeros códigos aportados en el punto 3.1.

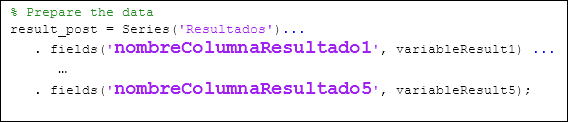

El siguiente código os permite preparar los resultados. Debéis completarlo con tantas líneas como resultados vayáis a escribir en la base de datos.

Es posible obtener una vista previa del contenido que se escribirá en la base de datos de InfluxDB usando el siguiente código:

Si el resultado es satisfactorio, es posible escribirlo en la base de datos mediante el siguiente código:

Objetivo

1. Escribid los datos procesados en la base de datos. Opcionalmente podéis verificar si se han escrito correctamente en una serie llamada ‘Resutados’ accediendo al contenedor que ejecuta la base de datos de InfluxDB, como se ha explicado en el documento guía de la primera parte del proyecto. En cualquier caso, lo sabréis en el próximo punto cuando queráis mostrar los datos procesados en Grafana.

Analisis de datos en MATLAB Online

En esta tercera parte del proyecto, deberéis descargar de Atenea dos archivos:

• La plantilla del script de MATLAB que utilizaréis en esta parte del proyecto.
• El archivo workspace de base que contiene los modelos matemáticos que necesitáis. Una vez hayáis accedido a MATLAB Online, en otra pestaña utilizad el siguiente enlace para subir el workspace a MATLAB Drive. Una vez lo hayáis hecho os debería aparecer dicho workspace en vuestra pestaña de MATLAB Online. Es posible que tengáis que refrescar la pestaña de MATLAB Online para poder ver el workspace que habéis subido. https://drive.matlab.com/login

Como en la segunda parte del proyecto, se recomienda que respetéis las secciones de la plantilla que se os proporciona, quedando separadas utilizando los caracteres “%%”. Ello va a permitir ir ejecutando progresivamente el código para verificar que funciona como se espera.

Primera sección: Conexión con la base de datos

La primera sección del script sirve para conectarse a la base de datos. Completad los datos de vuestra base de datos de InfluxDB para que el script de MATLAB sea capaz de conectarse con ella.

Objetivo

1. Confirmad que recibís el mensaje ‘InfluxDB is OK’ en la ventana de comandos de MATLAB Online.

Segunda sección: Lectura de datos

En esta sección, se lleva a cabo una petición de datos a la base de datos con la que se ha conectado.

Objetivo

1. Completad los parámetros de la query para leer los datos de los cuatro parámetros estadísticos (e.g. solicitar los datos registrados en los últimos 5 minutos).

Tercera sección: Detección de datos nuevos (sin procesar)

Con la finalidad de aligerar lo máximo posible el análisis de datos a nivel de coste computacional, se ha incluido en esta sección un control de datos repetidos. En este caso el script es capaz de recordar cual fue el último input de datos que leyó la última vez que se ejecutó, y con esa información verifica si ese input de datos se encuentra dentro de los nuevos datos leídos. En caso de que así sea, todos los datos previos se considerarán como ya procesados y se descartarán automáticamente.

Esta gestión de los datos implica que si hacéis dos peticiones consecutivas (ejecutando la segunda sección), a la segunda vez que ejecutéis la detección de datos nuevos es posible que todos los datos se consideren repetidos y se desprecien en su totalidad. Una posible solución sería no ejecutar la tercera sección si debéis repetir la petición de datos por alguna razón, tenedlo en cuenta.

Cuarta sección: Transformación de datos

La matriz “PCA_matrix” se ha generado utilizando técnicas de análisis de componentes principales. El objetivo de esta matriz es reducir la dimensionalidad de los datos de vibración, que inicialmente tienen una dimensión de 4 parámetros, a 2 parámetros (que reciben el nombre de PC1/Feature 1 y PC2/Feature 2).

Objetivo

1. Utilizad la matrix “PCA_matrix” y programad la operación matricial necesaria.

Quinta sección: Detección de novedad

En esta sección se emplea un modelo, que podéis encontrar en el workspace como “model”, que después de ser entrenado fuera de línea ha establecido rangos para los dos parámetros que salen de la transformación del apartado anterior, pudiendo decidir si estos parámetros representan una situación conocida o no.

Este paso previo al diagnóstico es fundamental ya que, si el modelo no es capaz de asociar un nuevo dato a una situación que ya le es conocida, la conclusión que se pueda extraer del proceso de diagnóstico será totalmente irrelevante. En el script, función predict de MATLAB devuelve un valor numérico y uno booleano, y este último es el que indica si los datos son conocidos o no.

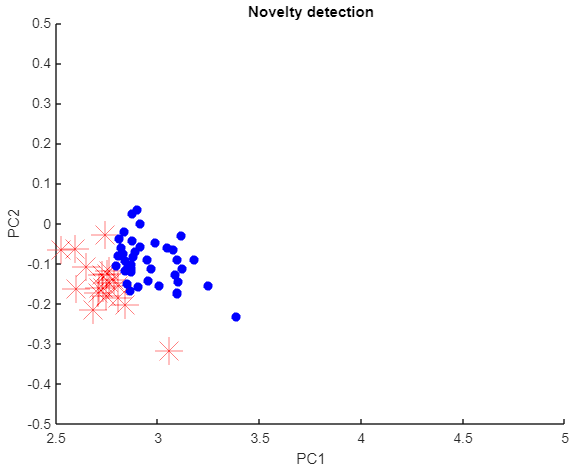

En este punto veréis como se crea una figura en MATLAB similar a las siguiente, que muestra la distribución de los datos y colorea en azul los datos clasificados como conocidos, y en rojo como los desconocidos.

En el código veréis que se separan las dos clases de datos con el objetivo de utilizar solo los datos conocidos en el diagnóstico, pese que al final del script ambos vectores se escribirán en la base de datos de nuevo para poder visualizarlos en Grafana y no perder la información.

Sexta sección: Diagnóstico

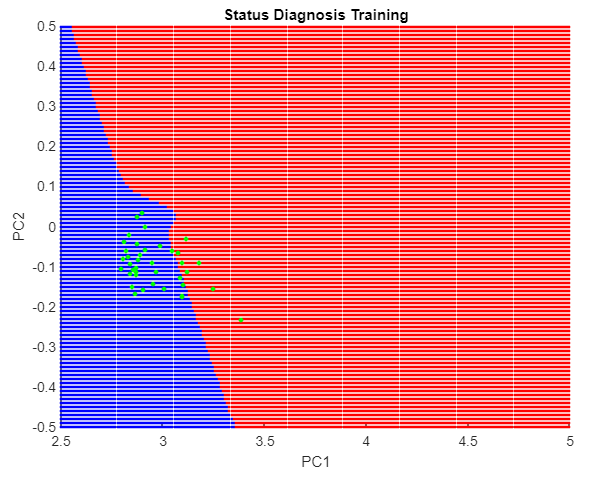

En esta sección, se realiza un diagnóstico con los datos clasificados como conocidos. En este punto veréis como se genera una malla de puntos en rojo y azul. Aquí, estos colores definen el dominio en el que la red neuronal considera que un dato pertenece a la condición de “Sano” (en el caso del color azul) o “Fallo cojinete” (en el caso del color rojo). Las entradas de datos se muestran como puntos verdes en la figura que os aparecerá, que debería ser similar a la siguiente.

Adicionalmente, se envía a la red neuronal los datos procesados para obtener su valor de pertenencia, que indica con que probabilidad afirma la red neuronal que un dato pertenece a la condición de “Sano” o “Fallo cojinete”.

Séptima sección: Escritura de datos de diagnóstico

En esta sección se genera un nuevo measurement donde se escriben los datos procesados y utilizados para el diagnóstico.

Obetivo

1. Completad los datos que faltan para poder escribir los datos resultantes del diagnóstico.

Octava sección: Escritura de datos clasificados como novedad

En esta sección se genera un nuevo measurement donde se escriben los datos procesados y clasificados como desconocidos.

Obetivo

1. Completad los datos que faltan para poder escribir los datos desconocidos.
