Visualización de datos en Grafana

Con los contenedores levantados, podréis acceder mediante vuestro navegador al contenedor que contiene Grafana utilizando la siguiente URL:

http://”IPpublicaDeVuestraVM”:3000

Para iniciar sesión utilizaréis las siguientes credenciales que se indican en el archivo “docker-compose.yml”, que son las siguientes:

User: admin

Password: supersecretpassword

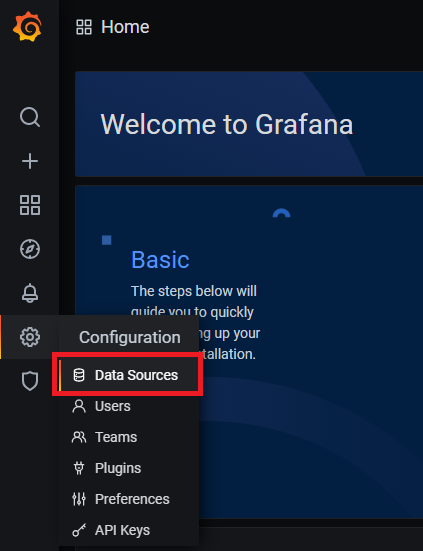

Ahora deberéis configurar la base de datos que de la que queréis que Grafana haga la lectura de datos. Para ello, deberéis acceder al menú de configuración y acceder al apartado de Data Sources.

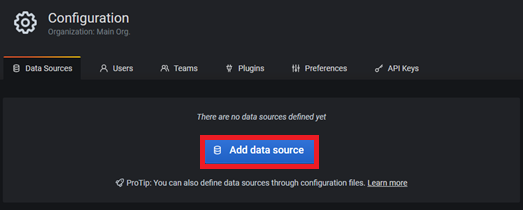

Haced clic en Add Data Source y seleccionad como tipo de base de datos InfluxDB.

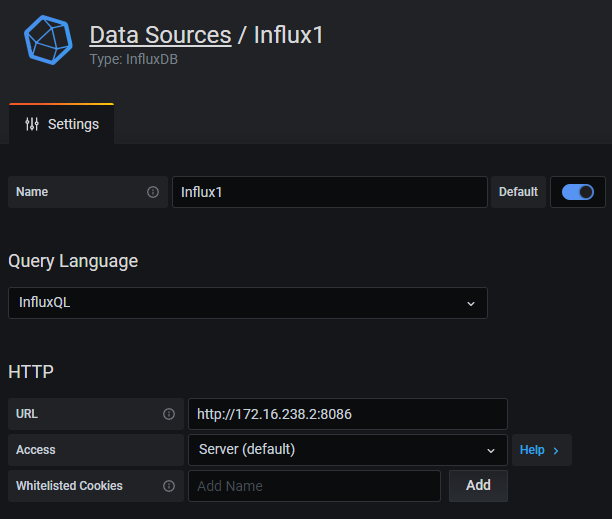

Deberéis dar un nombre a esta Fuente de datos (no tiene porque ser el mismo que el de la base de datos de InfluxDB) e indicar la dirección URL del container de InfluxDB.

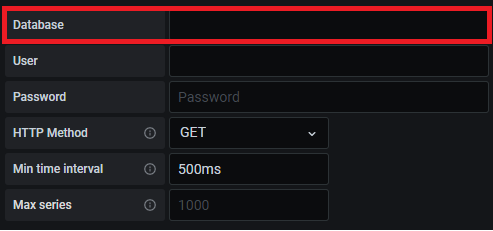

En el campo Database deberéis introducir el nombre de vuestra base de datos. Aseguraos que los campos HTTP Method y Min time Interval quedan como en la captura.

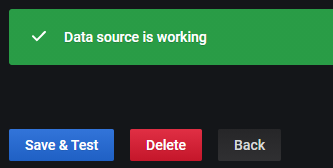

Podéis validar que Grafana ha detectado la base de datos haciendo clic en el botón Save & Test. Un resultado satisfactorio debería devolver el siguiente mensaje:

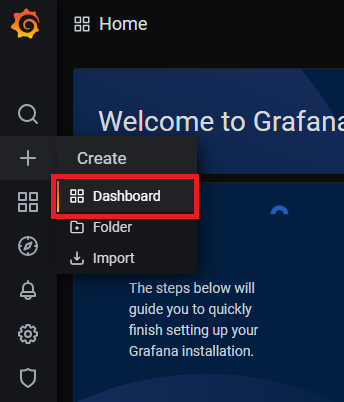

Para visualizar los datos escritos en la base de datos de InfluxDB, deberéis crear un Dashboard de Grafana:

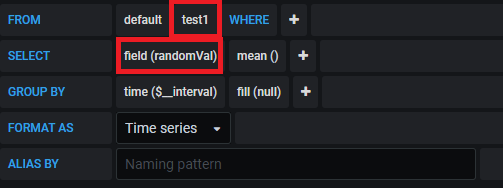

Haced clic en Add new panel y se os abrirá un panel que se va a ir actualizando con la información que añadáis en la pestaña Query. Ahora deberéis modificar los campos destacados en la captura con el nombre de la serie de medidas de InfluxDB donde habéis escrito los datos y la variable que contiene los valores numéricos de las medidas.

Una vez lo hayáis hecho, en el panel gráfico de la parte superior podréis visualizar los datos sintéticos que habéis generado en Node-RED. Podéis seleccionar un período de tiempo sobre el que hacer zoom para ver mejor los datos. Con esto habréis cumplido el objetivo fijado para esta primera parte del proyecto, ¡buen trabajo!

Haced clic en Apply en la esquina superior derecha de la pantalla para guardar los cambios en el panel que habéis generado. Una vez hecho, en la parte superior del dashboard tenéis también una opción para guardar los cambios en el dashboard.

Debéis aportar una captura del dashboard de Grafana donde se puedan ver claramente los datos que están escritos en la base de datos de InfluxDB. Configurad el dashboard de forma que se pueda apreciar claramente el comportamiento de los datos.
