Configuración de los puertos de la máquina virtual

En soluciones tecnológicas como la que estáis implementando, se requiere acceder a la configuración de los elementos de software para garantizar que su operación cumplirá con el funcionamiento requerido. Para programar y configurar dichos programas será necesario habilitar los puertos de comunicaciones en la máquina virtual.

Debido a que InfluxDB se trata de una base de datos a la que no vamos a acceder des del exterior, sino que accederán las otras aplicaciones cuando realicen operaciones de lectura o escritura de datos, solo deberéis habilitar los puertos de Node-RED y Grafana. Por defecto, Node-RED ocupa el puerto 1880 y Grafana el 3000.

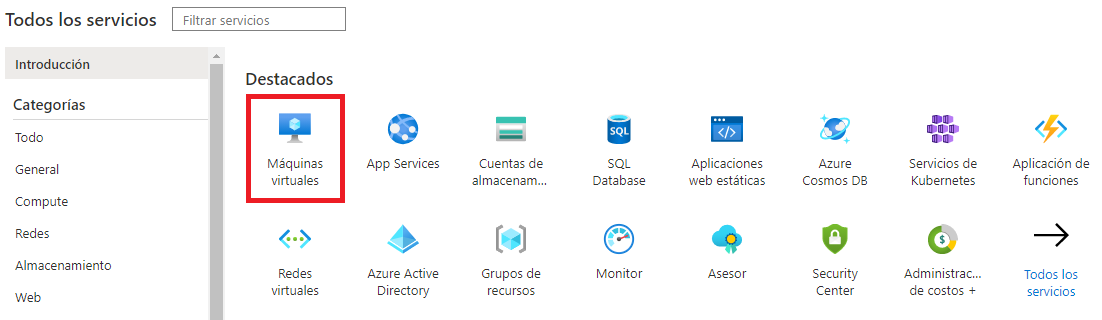

En Azure, deberéis acceder a vuestra máquina virtual. Lo podéis hacer mediante el icono de “Máquinas virtuales”, remarcado en la siguiente captura.

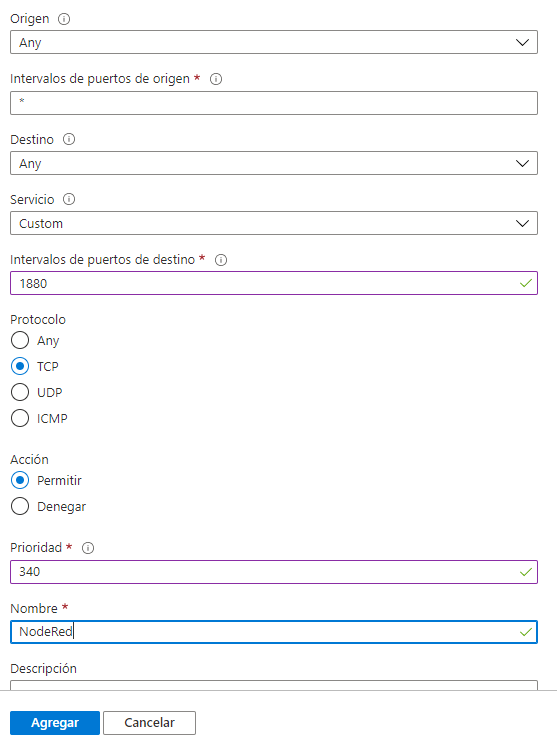

Accederéis a la lista de máquinas virtuales creadas, y haciendo clic en la vuestra se os abrirá la información general de la máquina virtual. Ahora, en el apartado “Redes” del menú de configuración, se desplegará una lista. Deberéis definir nuevas reglas de puertos de entrada, una regla para cada puerto, para poder acceder a cada software y configurarlo. Como ejemplo, a continuación, podéis ver que datos rellenar para configurar el puerto correspondiente a Node-RED.

NOTA: Cuando hagáis clic en “Agregar” es posible que tarde unos segundos en verse reflejada la nueva regla en la lista de reglas de puerto de entrada.

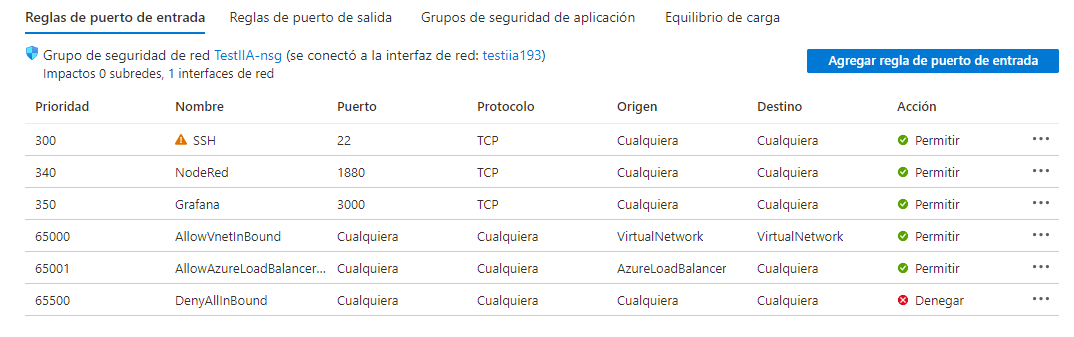

Una vez tengáis ambas reglas definidas, deberíais ver una lista de reglas de puerto de entrada como la de la captura siguiente:

Pese a que no es necesario hacerlo, también se puede generar una regla con el puerto de InfluxDB, que es el 8086. De esta forma, os podréis comunicar des del navegador con la base de datos que crearéis en InfluxDB de la máquina virtual.

El siguiente ejemplo de dirección HTTP realiza una petición GET al “endpoint” query, con los parámetros “q” y “pretty”. Según la API de InfluxDB, el parámetro “q” debe contener el comando que queremos ejecutar, en este caso “SHOW DATABASES”, y el parámetro “pretty” contiene un booleano para indicar que la respuesta sea con saltos de línea fáciles de visualizar.

Esta es la petición:

http://”IPpublicaDeVuestraVM”:8086/query?q=show databases&pretty=true

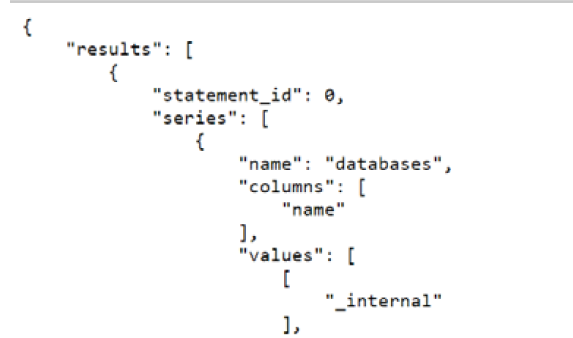

Y este un mensaje de respuesta semejante al que vosotros recibiréis:

Para acceder a Node-RED o Grafana utilizaréis el puerto de cada uno, el que habéis configurado en las reglas de puertos de entrada de vuestra máquina virtual.

Así, para acceder a NodeRed mediante el navegador debéis usar:

http://”IPpublicaDeVuestraVM”:1880

Y para acceder a Grafana debéis usar:

http://”IPpublicaDeVuestraVM”:3000

Ahora recomendamos que, mediante vuestro navegador, accedáis a la instalación de Node-RED creada en un contenedor específico para este software y verifiquéis que se han instalado correctamente los siguientes paquetes:

• Modbus.
• InfluxDB
• Dashboard.

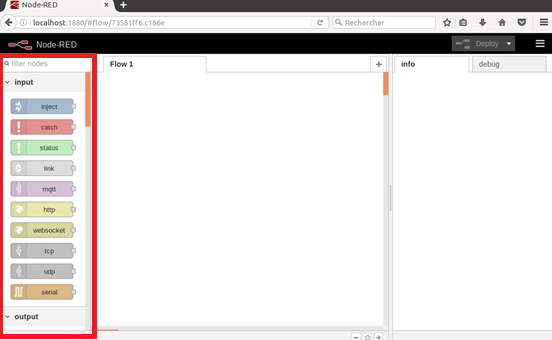

Lo podéis hacer consultando la lista de bloques disponibles en la barra vertical a la izquierda de vuestra pantalla, remarcada en la siguiente captura.

Si tecleáis los nombres de los paquetes en el buscador de nodos, en la parte superior de la paleta de nodos, podréis verificar que tenéis disponibles los bloques del paquete Modbus (de color rojo), los bloques del paquete Influxdb (de color marrón) y los bloques del paquete dashboard (de color azul).
